一、产品简介:

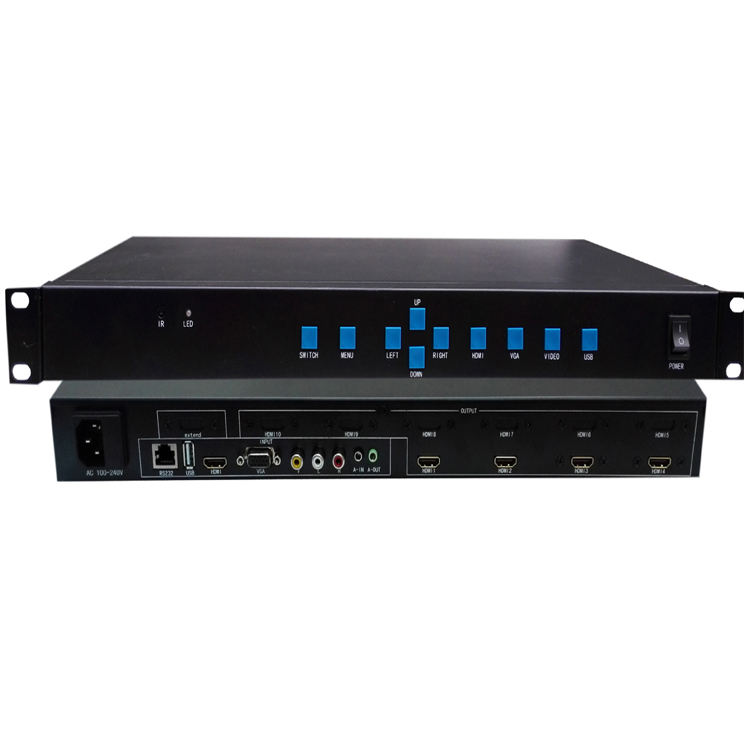

这款高清画面拼接处理器是专门针对液晶电视、超窄边液晶屏、投影机来应用的,可根据用户需求定制2至10路HDMI输出,通过级联可以定制无限拼接规模。产品采用高清处理芯片,支持1080P信号的输入和输出。同时支持1路复合视频、1路VGA、1路USB、1路HDMI输入,所有输入信号均可以切换到大屏幕进行拼接显示,并且音频与相应视频同步输出。
为了使用户在操作拼接处理器的时候更简单、直观,产品设计了红外遥控、机箱按键控制,也可以通过RS-232进行中控控制。用户通按键或遥控对拼接器进行一键式快捷控制和全功能控制,操作更为人性化、更简单。
二、功能介绍:
1、支持USB视频,图片和音乐的播放;
2、支持AV、VGA和HDMI1.4信号输入;
3、四路HDMI信号输出,支持左右3D、上下3D、2D视频的拼接显示
4、USB输入和外部HDMI输入时,支持带音频的HDMI信号输出,插上USB就能播放视频、图像、音乐,可以不需要电脑。
5、支持HDMI1.4输入时3D信号的自动识别,并自动切换;播放USB的3D片源时候,必须用遥控器手动切换3D模式
6、输出端画面可以实现180度翻转
7、支持遥控器操作
8、支持边缘屏蔽技术
可以通过遥控器调节图像消隐区域的宽度,补偿液晶屏的机械边沿和拼接缝隙 造成的画面脱节现象,使得拼接显示的图像保持整体不变形。
三、技术参数:
名称 | 规格 |
VGA输入 | |
输入接口 | HD15 |
同步模式 | HV分离同步、复合同步、绿同步 |
像素时钟 | 165MHz |
分辨率 | 640x480/85HZ 至 1920x1200/60HZ |
色彩深度 | 24bit,1677万色 |
HDMI/DVI输入 | |
输入接口 | HDMI1.4(HDCP1.3) DVI1.0 |
分辨率 | 支持480I~1080P输入,DVI信号支持 640x480/85HZ 至 1600x1200/60HZ |
色彩深度 | 24bit,1677万色 |
视频输入 | |
输入格式 | NTSC、PAL或SECAM |
识别方式 | 自动识别 |
USB输入 | |
输入接口 | 标准USB,2.0接口,支持视频、图片格式 |
输出 | |
输出接口 | 支持定制2至10路HDMI |
输出格式 | 数字视频和I2S数字音频信号同时输出 |
输出分辨率 | 1920x1080P/60HZ |
输出刷新频率 | 60Hz |
色彩深度 | 24bit,1677万色 |
其它 | |
控制方式 | RS232、红包遥控、机箱按键 |
供电 | AC 交流90至264V |
显示单元 | 单机支持定制4、5、6、7、8、9、10拼接,级联拼接数量无限制。 |
功耗 | 20W |
机箱规格 | |
尺寸 | 441mm(长)x44mm(高)x239mm(深) |
重量 | 2.5Kg |
可根据用户需求单台机器可定制2x2、3*3、1x2、2*3、3*2、2*4、4*2、2*5、5*2等各种拼接模式。
