一．特点介绍：
WS-8H99**系列HDMI/DVI / AV / VGA分割器是专业化的视频处理与控制设备，能够在高分辨率的平板显示设备上以多窗口模式同时显示多路HDMI/DVI / AV / VGA画面信息。
WS-8H99**高清画面分割器采用纯硬件结构设计，无操作系统，整个系统完全封闭式运行，不需要电脑和启动软件等操作, 非常简便, 稳定性高, 输出图形质量好, 稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式和基于嵌入式结构设计、内嵌专用操作系统方式的传统控制器, 上电即 可工作，启动时间小于5秒钟，稳定性高。
WS-8H99**系列分割器可接受多路HDMI/DVI / AV / VGA信号，并按用户要求对输入信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出HDMI 信号。
WS-8H99**高清画面分割器提供可视化的操控软件,方便进行各种信号切换,实现窗口漫游，叠加，缩放，画外画平铺,窗口透视等功能,同时提供多种预设的操作模式。
WS-8H99**采用专用工控机箱，在提高系统可靠性方面做了许多特殊设计，可靠性大大优于基于PC的其他系统。
WS-8H99**高清画面分割器特别针对目前显示器件的数字平板化,大尺寸化应用, 解决目前市面上信号在大尺寸平板显示设备上出现的马赛克, 粗糙大颗粒等画质问题。
WS-8H99**高清画面分割器采用模块化设计，根据客户的具体需要，增减不同的功能模块。以最优的性能价格比来满足客户的要求。可以根据用户的实际需求配置成从2分割到16分割的不同输入信号通道。
二．工作原理:
WS-8H99**高清画面分割器(又称多窗控制器，视频分割器，HDMI/DVI / AV / VGA分屏器，画面分割器)主要功
能是在高分辨率的显示设备(平板/投影机)上以全屏或九窗口模式显示多路HDMI/DVI / AV / VGA等视频信息，也就是将16路HDMI/DVI / AV / VGA画面，每一个全画面缩小成1/16的画面大小并放置于不同位置从而在监视器上组合成16画面分割显示。WS-8H1601高清画面分割器是一款专业化的高端图像处理设备，能够在一个显示终端上同时九个动态画面.
三．工作特点:
WS-8H99**高清画面分割器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，可将普通PAL/NTSC 隔行扫描视频信号转变为逐行扫描的高画质、高分辨率的完全实时高清电视和计算机图像信号再进行分割处理。图像质量好、流畅、完全实时。提供多种显示模式,可以实现窗口漫游，窗口叠加，缩放，画外画平铺,画中画,窗口透视等功能,并且预设多种模式,用户还可以自行定义预 存模式.
四. 应用范围:
WS-8H99**高清画面分割器广泛应用于：监控、指挥、调度系统、公安、消防、军事、气象、铁路、航空等监控系统中、视讯会议、查询系统等。
五．技术参数：
名称规格 | 6路 | 8路 | 9路 | 10路 | 12路 | 16路 |
型号 | WS-8H9906 | WS-8H9908 | WS-8H9909 | WS-8H9910 | WS-8H9912 | WS-8H9916 |
输入信号 | HDMI /DVI/ AV / VGA 分辩率：1080P兼容以下 |
输出信号 | 一路HDMI (1080P@60Hz) |
操作方式 | 标准RS232端口(随机提供系统操控调试软件),遥控器 |
显示模式 | 多种显示模式,可以通过操控软件随时调整,所见即所得 |
系统控制软件 | 随机配送 |
功耗 | 15W/路 |
供电 | 180-240VAC, 50Hz |
工作温度 | 0-60摄氏度 |
工作湿度 | 15-85% |

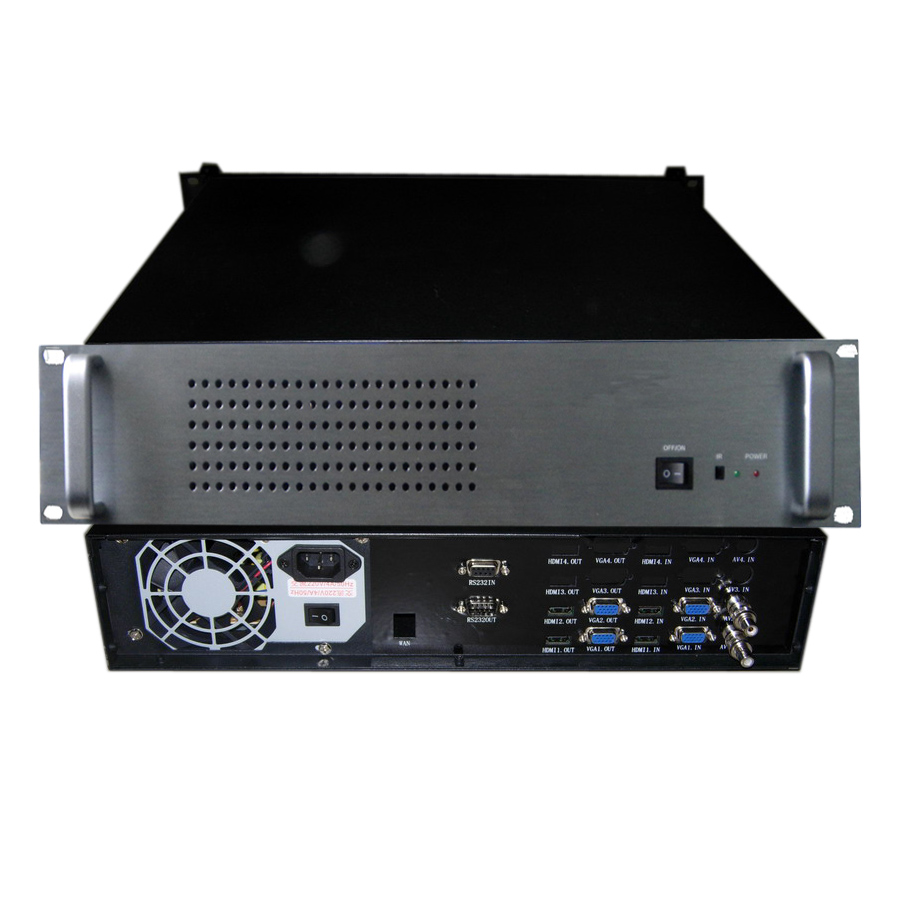

机箱规格 | 3U标准机箱—根据输入通道不同选择不同机箱 |
机箱尺寸 | 3U/430mm(长）×250mm（宽）×130mm（高） |
重量 | 大约10KG |
声明：因澳科森（OCTHION）产品不定期更新，产品图片及功能介绍仅供参考，详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
