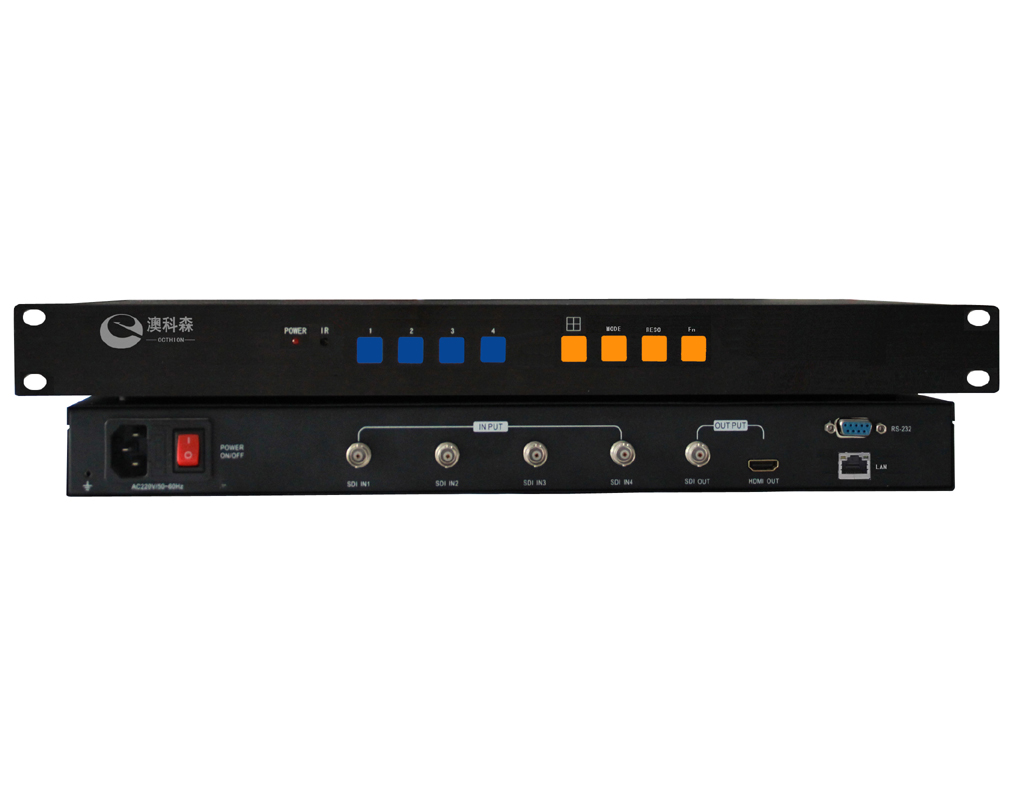

SDI四画面分割器(支持3G/HD/SD-SDI)

编  号: WS-H0002
型  号: WS-SDI9401
更新时间: 2015.10.17

咨询热线:0755-2858-5030

在线咨询

主要功能




产品简介:

        SDI四画面分割器也称SDI四画面处理器,其主要功能是将4个外部的HD-SDI或3G-SDI信号同时显示在一个显示单元上面,同时能实现单画面全屏显示切换,画中画、画外画显示,并且支持画面叠加漫游功能,支持用户预设显示模式,通过外部调用即可,是一款高清监控系统中不可或缺的专有视频设备。



主要功能:



◆  高清4路SDI信号输入,1路SDI信号输出,1路HDMI输出(预留)。

◆  支持单画面,二画面,三画面,四画面,画中画,画外画等多种显示模式。

◆  SDI输入支持3G/HD/SD-SDI,速率143Mbps~2.97Gbps,符合SMPTE标准和ITU标准;

◆  输出分辨率可调,最高支持1080P/60HZ,

◆  系统集成SDI均衡及线路驱动,信号输入具有自动电缆均衡功能,输出具有驱动功能

◆  可通过RS232串口或TCP/IP网络控制

◆  强大的开窗功能,每个窗口都可以控制其显示位置及大小;更有多种预设设置可供用户选择,方便用户操作

◆  简单的WINDOWS控制方式,提供图形化的操作界面,使用户可以直观的、灵活的调整窗口的布局;在自定义模式下,用户可以保存自己设定的窗口模式以便下次调用;

◆  安装选择:19英寸宽1U机架式固定标准机箱
◆  支持定做4/9/10/12/16路等多画面分割器, 特殊功能可定制。



 SDI四画面处理器视频效果(请复制以下链接进行观看):



http://v.youku.com/v_show/id_XMzI1MjkzNTIwNA==.html?spm=a2h3j.8428770.3416059.1&debug=flv



技术参数:



输入接口

接口数量

最大4路

信号类型

HD/3G-SDI

输入分辨率

自适应,最高支持1920x1080@60Hz

标准

SMPTE 259M、292M、344M、424M

速率

143Mb/s~2.97Gb/s

输出接口

接口数量

1路SDI输出,1路HDMI输出

输出分辨率

分辨率可设置,最大1080P60

信号类型

HD/3G-SDI

控制接口

串口

波特率:115200;数据位:8位;停止位:1;
无奇偶校验位,串行控制口结构:2=TX,3=RX,5=GND

网络

接口:RJ-45 母接口; 协议:TCP/IP

其他

电源

AC110-240V 50-60Hz

工作温度

0-50℃

工作湿度

10%—90%无冷凝

尺寸

485×250×45mm

净重

3KG

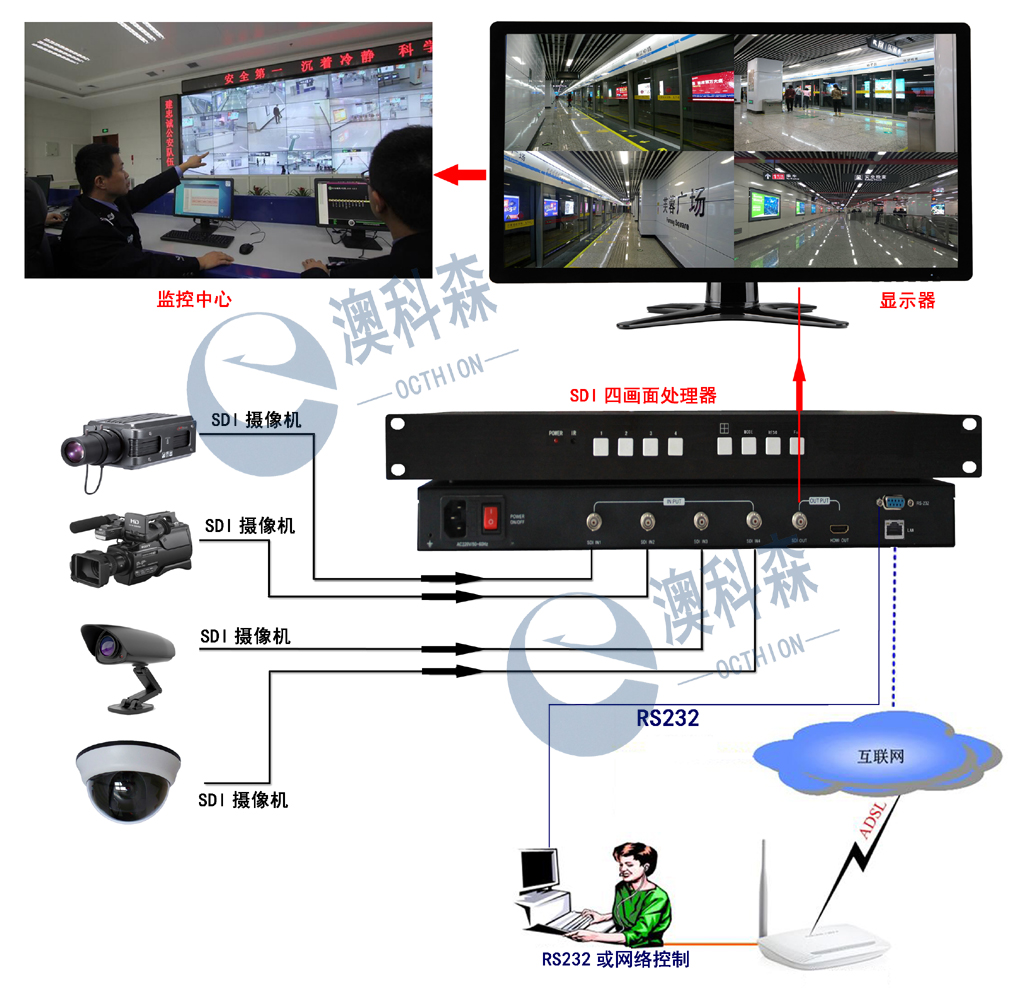

应用示意图:

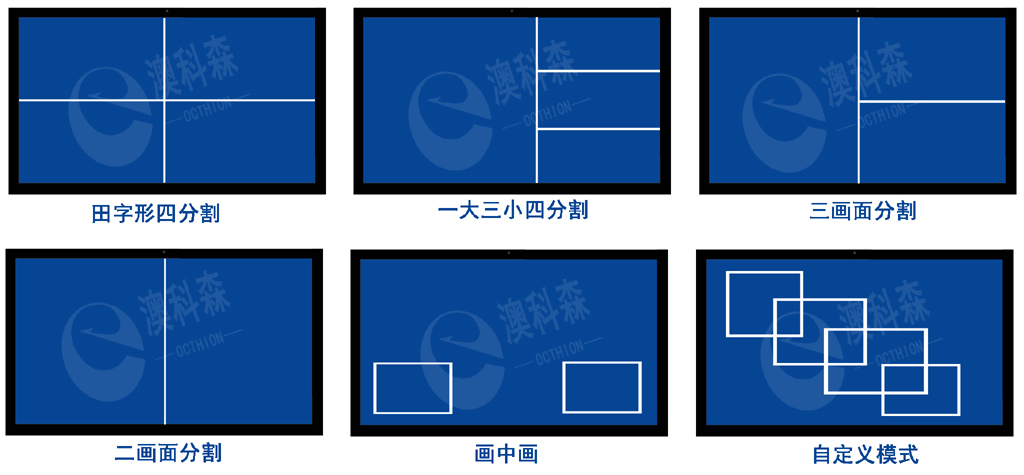

显示模式:










效果图:






声明:因澳科森(OCTHION)产品不定期更新,产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准或来电我公司咨询。本公司保留最终的解释权。
