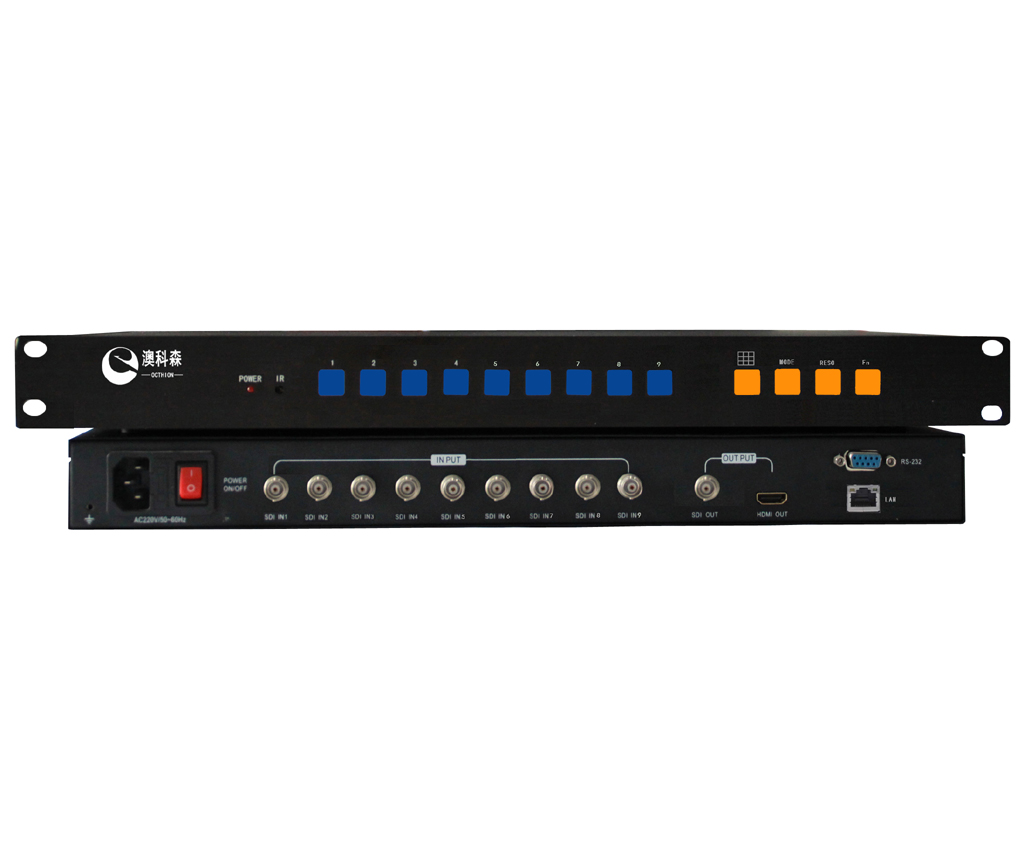

产品简介：

    彩色HD-SDI九画面处理器也称彩色HD-SDI九画面分割器，其主要功能是将9个外部的HD-SDI或3G-SDI信号同时显示在一个显示单元上面，同时能实现单画面全屏显示切换，六画面，四画面，画中画、画外画显示，并且支持画面叠加漫游功能，支持用户预设显示模式，通过外部调用即可，是一款高清监控系统中不可或缺的专有视频设备。

主要功能：

◆  高清9路SDI信号输入，1路SDI信号输出，1路HDMI输出（预留）。

◆  支持九画面，六画面，单画面，二画面，三画面，四画面，画中画等多种显示模式。

◆  SDI输入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，符合SMPTE标准和ITU标准；

◆  输出分辨率可调，最高支持1080P/60HZ，

◆  系统集成SDI均衡及线路驱动，信号输入具有自动电缆均衡功能，输出具有驱动功能

◆  可通过RS232串口或TCP/IP网络控制

◆  强大的开窗功能，每个窗口都可以控制其显示位置及大小；更有多种预设设置可供用户选择，方便用户操作

◆  简单的WINDOWS控制方式，提供图形化的操作界面，使用户可以直观的、灵活的调整窗口的布局；在自定义模式下，用户可以保存自己设定的窗口模式以便下次调用；

◆  安装选择：19英寸宽1U机架式固定标准机箱
◆  支持定做4/9/10/12/16路等多画面分割器，特殊功能可定制。

彩色HD-SDI九画面处理器视频效果（请复制以下链接进行观看）：

http://v.youku.com/v_show/id_XMzI1Mjk2MTg1Ng==.html?spm=a2h3j.8428770.3416059.1&debug=flv

技术参数：

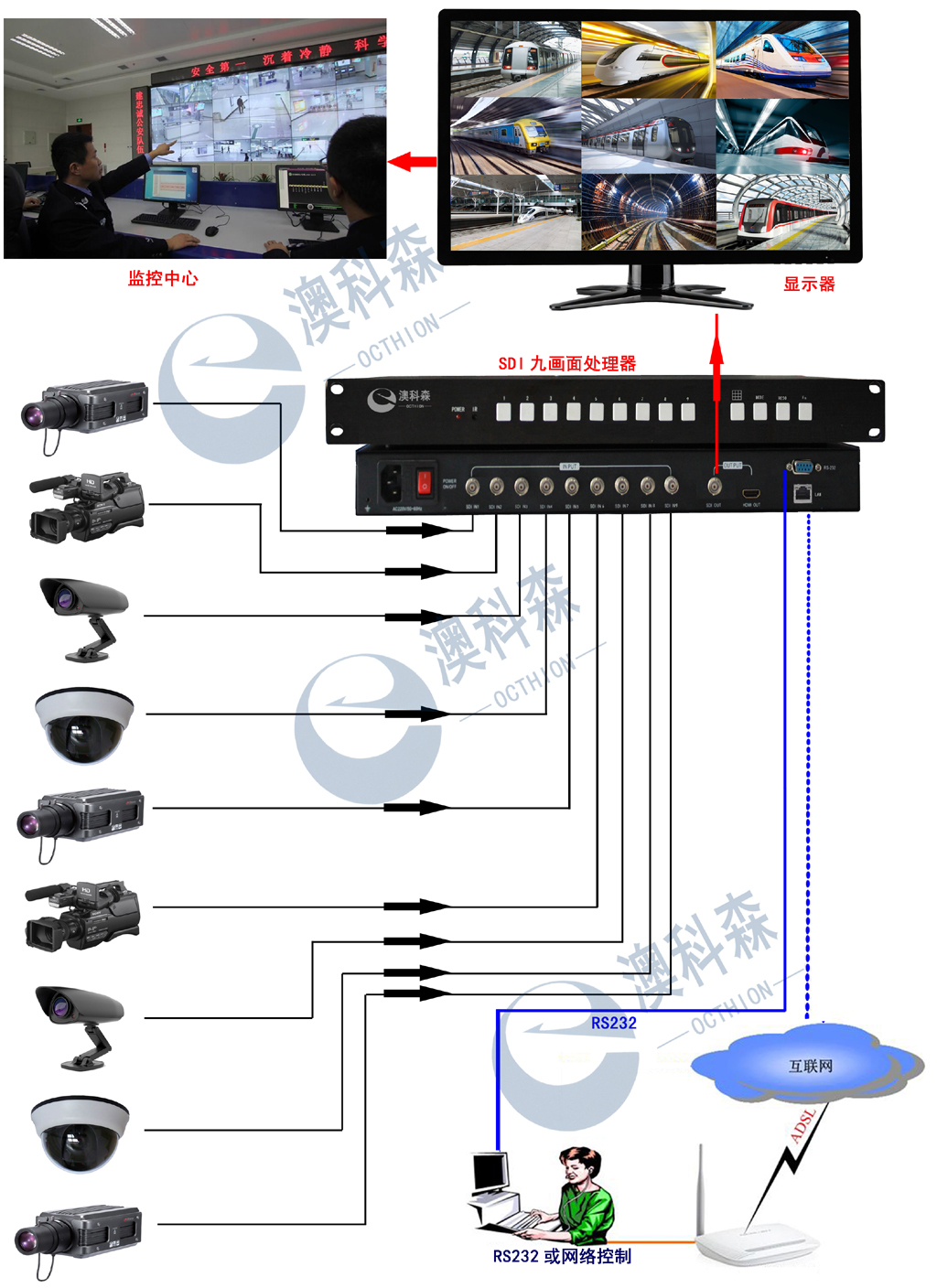

应用示意图：

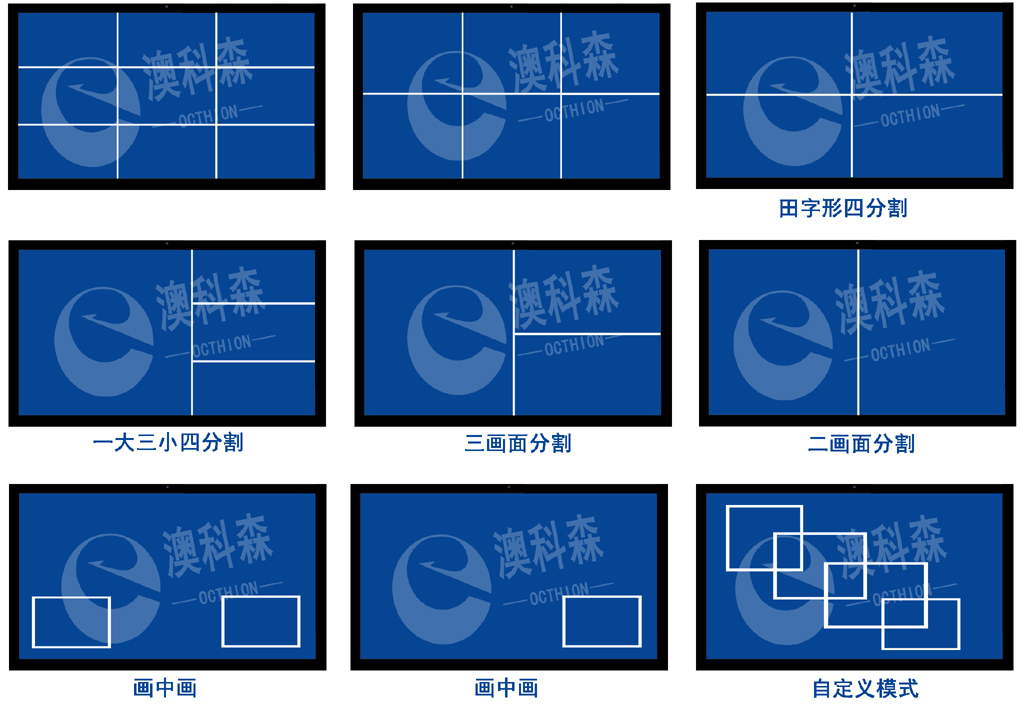

显示模式：

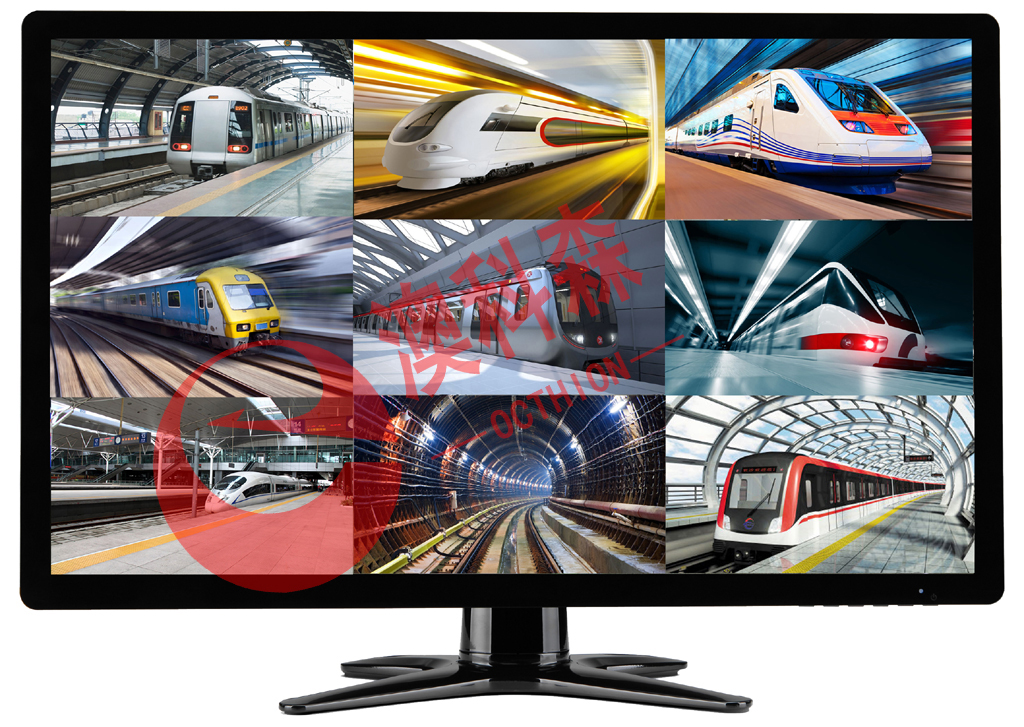

效果图：
