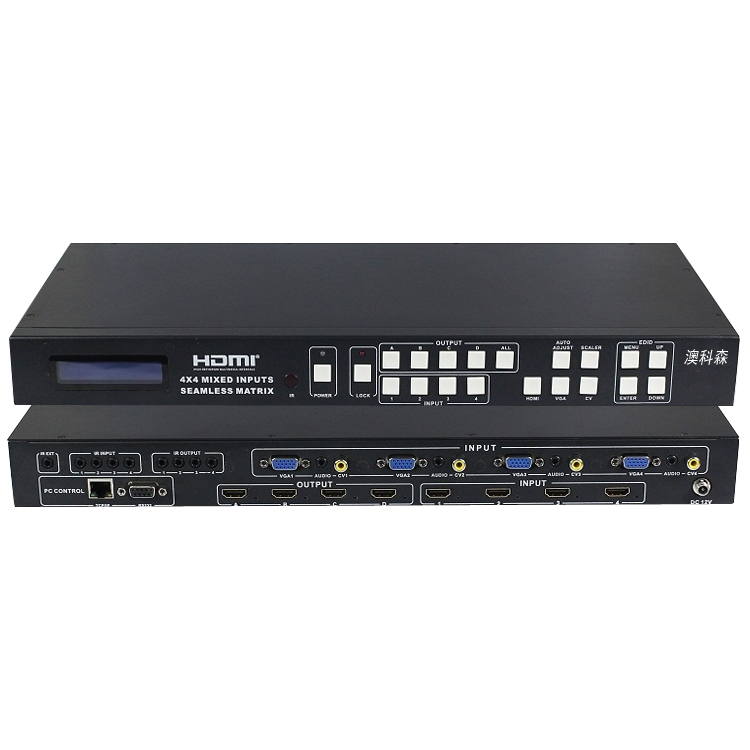

一、产品简介
这是一款高性能的带无缝切换输出及混合输入4x4矩阵切换器，4路混合输入支持数字视频信号和模拟视频信号，同时4路输出带无缝切换功能，无缝切换模式有：快速切换、淡入淡出、拉幕等16种。该混合矩阵切换器采用先进数字技术，具有scaler功能，实现并达到了多种格式信号统一输出、无缝切换的完美视觉效果。同时带红外矩阵功能、模拟视频信号输入带音频嵌入功能。控制方式多样灵活，可通过前面板按钮控制、IR控制、RS232控制、TCP/IP控制。

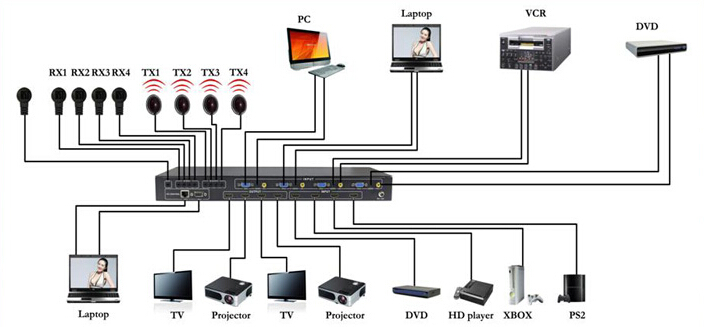

二、系统连接图
三、 产品热点：
◇ 混合输入，支持HDMI、VGA、CVBS 3种接口。
◇ 四路拼接功能
◇ 内置四画面分割器功能，平均四分割，画中画，画外画显示
◇ 无缝切换输出，支持16种无缝切换效果。
◇ 支持红外矩阵功能。
◇ 智能的EDID管理。
◇ 局域网远程控制
◇ 支持1080p@60Hz分辨率输出。
◇ 断电记忆功能
四、产品功能特点
◇ 支持输入输出HDMI1.3，输出支持HDCP1.3和输入兼容DVI 1.0
◇ 支持HDMI、VGA、CVBS输入3种接口
◇ 带宽：最高支持1.65Gbps
◇ 色度空间：支持RGB、YCBCR、 YCbCr（4:2:2）、YCbCr（4:4:4）
◇ 色深（Deep Color）：支持1080P/60Hz, 8bit色深输出
◇ HDMI输入输出传输距离：高速HDMI线材最长可支持15m（1080P/60Hz,8bit色深）
◇ HDCP：支持加密HDCP输出
◇ 音频格式：输入输出支持PCM 2.0 CH（不支持DTS、Dolby音效）
◇ 支持输入分辨率：
HDMI: 480i to 1080p 60Hz
VGA: 1920 x 1080P@60Hz, 1360 x 768P@60Hz, 1280 x 1024P@60Hz, 1024 x 768P@60Hz
1280 x 720P@60Hz,1280 x 768P@60Hz, 800 x 600@60Hz,640 x 480P@60Hz
CVBS: Supports PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N standard TV formats
◇ 支持输出最大分辨率：1920x1080P@60Hz，8bit色深
◇ 支持16种效果无缝切换输出
◇ 智能的EDID管理（共三种：1080i 2.0CH/1080P 2.0CH/DVI 1920 x 1080P）
◇ 具备RS-232和网络端口底层升级
◇ 支持RS-232、红外、前面板和TCP/IP控制
◇ 具备断电记忆功能
◇ VGA输入支持自动调整画面
五、技术参数
信号输入 | 4路HDMI，4路VGA，4路CVBS |
信号输出 | 4路HDMI |
输入分辨率 | 480i to 1920x1080p@60Hz |
输出分辨率 | 1920x1080p@60Hz |
控制方式 | 红外遥控 , RS-232 , 网络（TCP/TP）, 机器面板按键 |
ESD保护 | Human-body Model:± 8kV (Air-gap discharge)，± 4kV (Contact discharge) |
电源供电 | DC 12 V/2.5 A |
功耗 | 13.5 W(Max)/1.2W(Standby) |
工作温度 | 0 ?C~40 ?C/32 ?F~104 ?F |
工作湿度 | 20~90 % RH (non-condensing) |
尺寸 | 440mm (W)×200mm (D)×44.5mm (H) |
重量 | 4公斤 |
