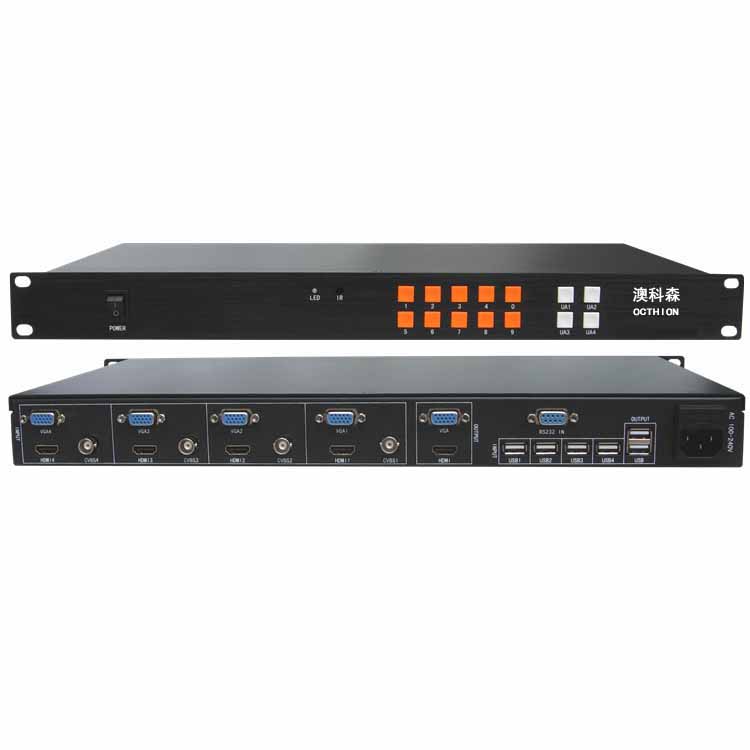

高清四路HDMI画面处理器(支持四路KVM切换)

编  号: WS-M0001
型  号: WS-8M9401K
更新时间: 2015.10.17

咨询热线:0755-2858-5030

在线咨询

主要功能

一、产品概述:


         产品简介:这是一款高性能的高清HDMI四画面分割器,主要功能是将输入至高清画面分割器的4路HDMI信号转换成一路HDMI信号输出,使4个数字信号同时显示在一个高清显示单元上,并且实现HDMI信号和USB设备(如鼠标、键盘)的同步切换功能。这款高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。



         应用场合:高清画面分割器是目前市场上应用比较多的一款标准型产品,产品主要应用于视频会议、教学、展览展示等需要使用单台显示单元同时显示多个高清信号的场所。



         产品特色:该高清画面分割器也是市场上唯一一款增加USB同步切换的高清画面分割器,通过按键或遥控器切换到某一电脑信号全屏显示时,相应电脑主机的USB也同步切换,实现了视频会议需要达到同步切换鼠标、键盘的功能需求。



二、主要功能:


◇ 支持4路复合视频、4路VGA、4路HDMI(兼容DVI)信号输入、4路USB信号输入;

◇ 支持1路HDMI(兼容DVI)和1路VGA同步输出、2路USB信号输出,USB支持连接鼠标和键盘;

◇ 图像信号与USB同步切换,切换图像后鼠标、键盘切换至该图像相应主机,可对该图像的主机进行直接操作;

◇ 兼容各种分辨率信号输入,支持1920*1080超高分辨率信号输出;

◇ 单个屏幕同时显示4个高清HDMI数字信号,或切换信号某一信号全屏显示;

◇ 支持图像任意大小、任意位置、任意排列、画外画功能;

◇ 支持90V~264V超宽交流电压输入,可通用于全球任何一个国家;

◇ 标准19寸1U拉丝机箱,可直接上标准机柜;

◇ 支持机箱面板按扭、红外遥控、RS-232串口以及中控控制;

◇ 专为视频工程度身定制的高品质HDMI高清四画面分割器;



 、技术参数:

名称

规格

HDMI/DVI输入


输入接口

4路HDMI、4路VGA,4路CVBS,4路USB

分辨率

最大支持1920*1080,向下兼容各种分辨率

色彩深度

24bit,1677万色

缩放和显示

无限制

视频输入


识别方式

自动识别

图像控制

移动、变形、亮度、对比度、色温;

输出


输出接口

1路HDMI输出接显示设备;2路USB输出接鼠标键盘或其它设备

输出分辨率

1920*1080/60HZ,可定制此分辨率以下;

输出刷新频率

60Hz

色彩深度

24bit,1677万色

控制方式

RS232 、机箱按键、遥控器;

电气特性

输入电压:交流90~260V超宽电压

产品尺寸

441mm(长)x44mm(高)x239mm(深)

功耗

最大15W





四、接口说明:




五、连接拓扑图:

HDMI分割器拓扑图 .jpg



六、应用场合:
