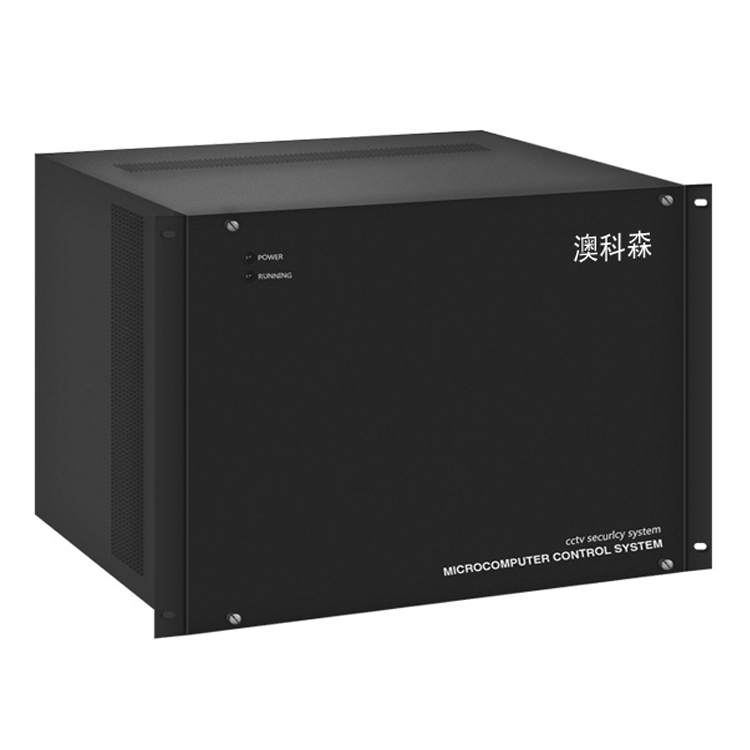

一. 设备简介：

        视、音频主机采用大规模音视频切换专用芯片作为音频视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。大型视音频主机采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能，大大简化了系统的构成，提高了用户系统的可靠性。

视、音频主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和与之对应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。

矩阵主机通过控制码转换器可直接控制ROBOT、SENSORMATIC等多画面分割录像处理器。

用户可选多种不同配置的系统：8、16、24、32、48、64、80、96、112、128、144、160、176、192、208、224、240、256路视音频输入：8、12、16、20、24、28、32路视音频输出。

二. 设备特性：

◇ 微机模块化、高密度矩阵设计

◇单机最大256台摄像机和64台监视器

◇菜单综合设置  中英文菜单显示可选择

◇系统时间、日期、运行状态、摄像机标题屏幕显示

◇键盘口令输入 优先级操作

◇系统可分区 管理系统安全

◇自由、程序、同步、群组、定时切换多种切换方式、另支持多台监视器运行一个程序

◇视频切换、音频切换、报警控制三位一体

◇支持多种协议、控制恒速或变速云台/控制电动镜头、可对地址码任意选择

◇内置16路报警输入/2路报警联动输出、可一次性设防和撤防

◇警后联动视频切换、音频切换、多台监视器显示警  点

◇报警输出可编程  报警状态输出

◇RS-485通讯 RS-422通讯 RS-232通讯

◇强大网络控制功能

◇兼容多种数字录像机操作

◇支持断电自动回复功能

三. 系统部件介绍：

◇   中央处理器模块MAIM：

     操作软件控制整个矩阵系统。包括3个RS-485数据端口，1个RS-232数据端口。

◇   视频输入模块VIM：

     每块视频输入模块提供16路视频输入。

◇   视频输出模块VOM：

     每块视频输出模块提供16路视频输出。

◇   音频输入模块AIM：

     每块音频输入模块提供16路音频输入。

◇   音频输出模块AOM：

     每块音频输出模块提供16路音频输出。

◇   内置报警模块ARM：

     主机内置报警模块提供16路报警点输入，2路报警联动输出

四.  设备参数：

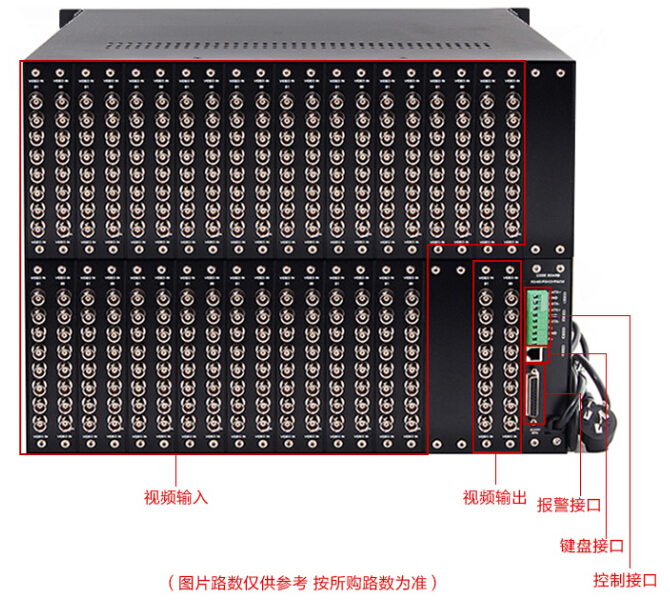

五.设备接口图：

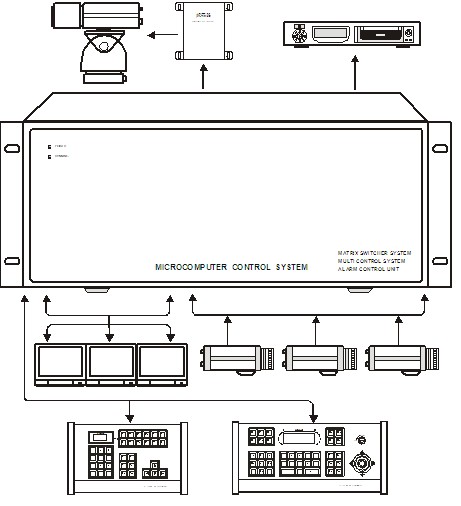

六. 设备连接图：
