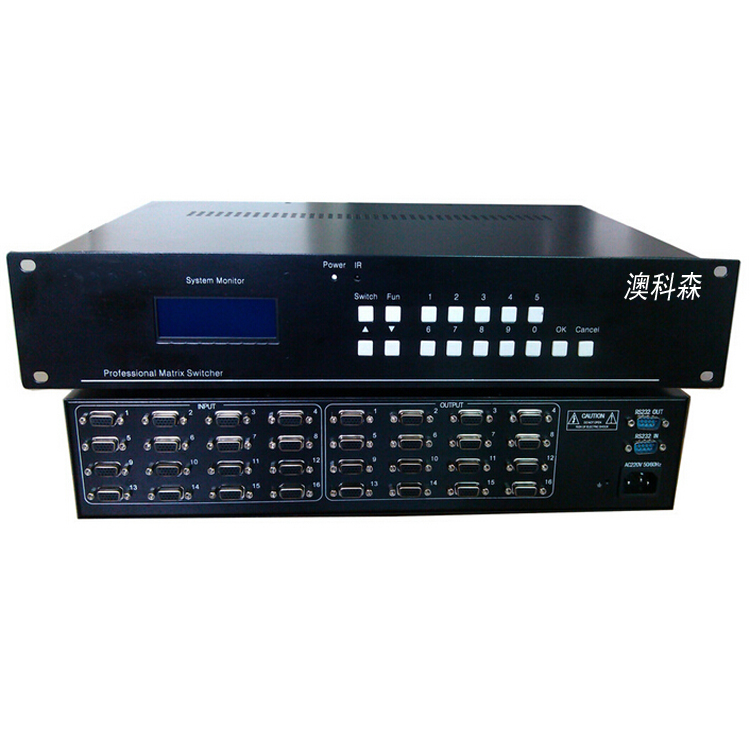

16进16出VGA矩阵

编  号: WS-VM009
型  号: WS-16M16V16
更新时间: 2015.11.04

咨询热线:0755-2858-5030

在线咨询

主要功能

产品概述:



VGA系列矩阵切换器系列是专门为计算机及视频设备显示信号以及高分辨率VGA数字图像信号的显示切换而专业设计的高性能宽带智能矩阵开关设备输出带任何路分配功能,可将多路输入信号任意选择一路输出或多路分别输出给一路显示设备,也可将一路输入信号任意选择一路输出或多路同时输出。该系列产品可广泛应用于多媒体数字会议室、多媒体教学、多功能报告厅、指挥控制中心、酒店、影音展示厅、大屏幕投影显示工程等场合。



功能特点:



规格:16进16出

16路VGA电脑信号输入;16路VGA电脑信号输出,可完全交叉切换

16路音频输入,16路音频输出;可与视频同步或者异步完全交叉切换(可选配)

采用最新32位ARM9内嵌式处理器

采用500M高带宽芯片,具有长线驱动功能

自主开发高分辨率显示设计电路

采用信号长距离传输失真增益补偿技术

采用数字同步识别处理(DSIP)技术

内置轮循切换功能,能任意设定间隔时间和通道

内置32组场景存储功能,能直接在面板或者红外线遥感操作

采用可编程逻辑阵列电路(FPGA),性能更稳定

电脑视频输入和输出端采用HD15PIN(VGA)接口

采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息,直观方便

本产品带有断电现场切换记忆保护、LCD液晶显示、音视频同步或分离异步切换等功能

本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换

具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用

兼容市场所有同类产品的代码和指令

国际通用宽电压设计,可适应交流110~240V,50/60Hz

高品质、大批量生产,有较高的兼容性和稳定性

采用双串口环接技术,用户不再为串口不够用而烦恼,设备可以级联达到256台之多



多种控制方式

  • 面板按键控制通过设备面板轻触式按键直接切换

  • 红外遥控控制:使用红外遥控器进行遥控切换;

  • 软件控制:使用专用矩阵管理软件控制切换,连接接口用RS232接口。

主要技术指标参数:



VGA通道

输入端口数:16

输出端口数:16

  • 带宽:500MHz(-3dB),满载

  • 亮度色度干扰 :-50dB@10MHz

  • 信号类型:数字VGA,数字TMDS

  • 微分相位I/0S:<1.28度,3.58MHz

  • 微分增益误差 :0.1%, 3.58-4.43MHz

  • 隔离度(串扰):<-85db(10MHz)

  • 输入信号电平:1.2伏p-p,5伏p-p(TTL)

  • 非线性失真 :<0.02%/0.02o(RL=150Ω)

  • 支持分辨率:高清480i~1080p/640X480~2048X1536(60Hz)

  • 输入输出接口:HD15PIN(VGA)

  • 控制方式:RS-232、红外、键盘面板

  • 控制协议:9600波特,8位,1个停止位,无奇偶校验

  • 输入电平:0.7Vp-p

  • 输入助抗:75Ω

  • 输出助抗:75Ω

同步通道

  • 输入电平:TTL

  • 输出电平:TTL

  • 输入阻抗:10KΩ

  • 输出阻抗:33Ω

  • 同步极性:跟随输入

产品规格:

  • 电源AC:110V-240V,50/60Hz

  • 功率:20W

  • 尺寸:480(宽)*89(高)*300(深)(mm)

  • 重量:6kg

  • 机架安装:19英寸标准2U高度

  • 平均故障间隔时间MTBF:50000小时
